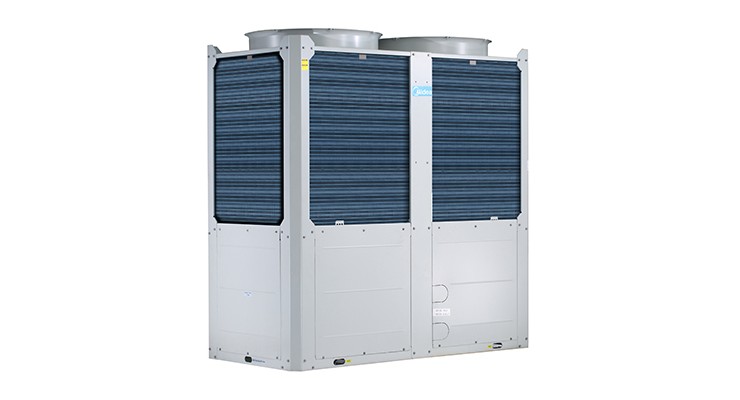

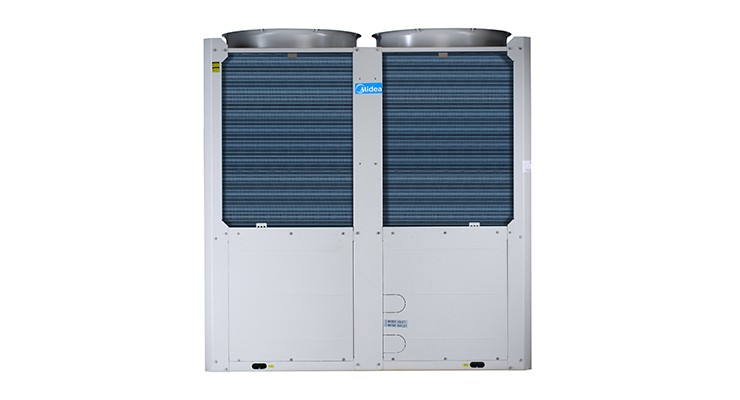

Чилър Midea MC-SU140-RN8L-B
- Охлаждане
130.00 kW - Отопление
138.00 kW - EER
2.57 - COP
3.10 - Шум
73 dB
Чилъри Midea Aqua Thermal
Обобщение
- Фреон R32 се отличава с 75% по-малко въздействие върху глобалното затопляне;
- Технологията DC Inverter позволява точна консумация на енергия спрямо реалното натоварване;
- Еднократно решение за отопление, охлаждане и гореща вода;
- Максимална температура на водата до 60°C за режим DHW;
- Минимална работна температура до -10℃ за режим охлаждане;
- Висок клас на енергийна ефективност A++ за икономия на енергия (При температура на изходящата вода 35°C);
- Спестяване на пространство;
- Максимален капацитет до 2240 kW;
- Възможност за управление на до 256 тела чрез Modbus;
Работен диапазон
Бележка: В режим на охлаждане, ако температурата на изходящата вода е по-ниска от 5°C, е необходима антифризна течност. Можете да достигнете температура на водата от 0°C, като промените настройката на DIP ключа.
Висококачествени компоненти
DC Inverter компресор
- По-компактен, с 50% намалено тегло
- Специално проектиран компресор за R32
- Нова структура - увеличава средночестотната производителност
- Оптимизиран DC мотор с постоянен магнит подобрява производителността в ниската честотна лента
Високоефективен топлообменник
Топлообменникът използва метални плочи, за да прехвърля топлината между фреона и водата. Течностите са изложени на голяма контактна повърхност, защото се разпростират по плочите, така че ефективността на прехвърляне на топлина и скоростта на топлообмена се подобряват значително. Многобройни защити, включително защита от пренапрежение, защита по ток, защита от замръзване и защита на водния поток, гарантират безопасността на системата.
- Тръба за фреон
- Водна тръба
- Водна тръба
- Тръба за фреон
DC Вентилаторни мотори
Скоростта на вентилатора се контролира според системното налягане и натоварването на системата, което намалява консумацията на енергия с 30%. Има 32-стъпков векторен контрол.
Високопроизводителен топлообменник
Хидрофилни филмови ребра и вътрешно-резбовани медни тръби оптимизират ефективността на топлообмена. Специално покритите Blue Fin подобрява здравината и защитават от корозия, вода и други корозионни агенти и гарантира по-дълъг живот на изпарителя.
Издръжливост на ламелите на топлообменника
- Стандартно покритие: 200 часа тест за устойчивост на неутрална солна мъгла
- Тежка антикорозионна защита: 1000 часа тест за устойчивост на неутрална солна мъгла, 140 часа тест за устойчивост на киселинна солна мъгла.
Издръжливост на медните тръби
- Стандартно покритие: 24 часа тест за устойчивост на неутрална солна мъгла
- Тежка антикорозионна защита: 150 часа тест за устойчивост на неутрална солна мъгла
- Увеличаване на площта за топлообмен (fin)
- Подобряване на топлопредаването (вътрешно-резбована тръба)
- Висока ефективност (fin + вътрешно-резбовани тръби)
Прецизен контрол на течността
Защитени с патент, компонентите за разпределение на течността максимизират производителността и намаляват влиянието на операцията на размразяване. 500-стъпковият електронен регулаторен вентил с капилярна тръба позволява стабилен и точен контрол на газовия поток. Бързата реакция води до по-висока ефективност и по-добра надеждност.
Напреднала технология
Подобрен компресор за впръскване на пара (EVI)
Благодарение на инверторния компресор с технология за впръскване на пара, системата може да работи стабилно в режим на отопление при температури до -20℃, а отоплителната мощност може да се подобри значително.
Пластинчат топлообменник - подохлаждане
Пластинчат топлообменник като вторичен междинен охладител повишава охлаждането на фреона и подобрява енергийната ефективност с 10%.
Технология за прецизен контрол на маслото
Четири етапа на технологията за контрол на маслото гарантират, че маслото в компресора винаги се поддържа на безопасно ниво, като се елиминират всички проблеми с липса на масло.
- Разделяне на маслото във вътрешността на компресора;
- Високоефективен центробежен маслен сепаратор (с ефективност на разделянето до 99%) гарантира, че маслото се отделя от отходния газ и се връща своевременно към компресора;
- Маслена тръба за балансиране, която гарантира равномерното разпределение на маслото, за да работи компресорът нормално;
- Програмата за автоматично връщане на маслото следи работното време и състоянието на системата, за да гарантира надеждно връщане на маслото.
Охлаждане на електрониката с фреон
Технологията за охлаждане на електорниката с фреон намалява загряването на електронните управляващи елементи при тежки работни условия, ефективно намалява температурата на електронните елементи и гарантира стабилната и безопасна работа на системата за управление.
Интелигентна програма за размразяване
Интелигентната програма за размразяване изчислява времето, необходимо за дефрост в зависимост от актуалното състояние на системата, като елиминира загубите на топлина. Специализираният вентил намалява времето, необходимо за размразяване, до само четири минути.
Бързо охлаждане или отопление
Компресорът достига пълната си мощност бързо, осигурявайки по-бързо охлаждане или отопление с по-малко колебания на температурата по време на работата на охлаждане/отопление.
Гъвкавост
Модулен дизайн
Модулният дизайн е идеален, когато е необходимо разширяване на капацитета. Модулните чилъри Midea от серията Aqua Thermal могат да бъдат комбинирани с мощности от 75 kW до 2240 kW.
Икономия на пространство и опростена инсталация
Едино външно тяло заема площ от само 1,92 кв.м, което спестява много пространство за групово управление. Хидравличните модули разполагат с вградена водната помпа, което може да намали разходите и времето за инсталация и да улесни процеса на монтаж.
Висока надеждност
Алтернативен режим на работа на цикъла
В една модулна система всички тела работят редувайки се за поддържане на равно работно време, постигане на по-висока стабилност, по-добра надеждност и по-дълъг живот.
Алтернативен режим на размразяване
Чрез измерване на температурата на водата може да се определи кое тяло има нужда от дефрост, за да се постигне малка вариация на температурата на водата по време на периода на алтернативно размразяване.
Резервирана функция
В модулна система, ако едно тяло се повреди, другите могат да заместят повреденото за продължаване на работата.
Множество функции
Множество тихи режими
Различни тихи режими позволяват намаляване на шума в зависимост от времето на деня и околните нива на шума.
- Стандартен режим
- Тих режим
- Супер тих режим
- Нощен тих режим
Множество оптимизации на дизайна
Оптимизиран ръб на вентилаторните лопатки чрез CFD програми, като се анализира разпределението на въздушното налягане. Реализира се по-висок обем на въздуха и по-ниско ниво на шума
Намалява шума от завихрянето на въздуха.
Дизайн на зъбовидната структура на задната ръбова част на лопатките и вдлъбнат дизайн на входната повърхност на лопатките, намалява турбулентната кинетична енергия.
Оптимизация на ъгъла на монтажа на лопатките, която подобрява потока на въздуха и ефективността на вентилатора.
Голямо извиване на предния ръб на лопатките и дизайн на вихреното падане на външния ръб на лопатките.
Голяма площ на "Double U" топлообменника, разположен в горната част на тялото, с равномерен поток на въздуха.
USB Функция
Инсталаторите нямат нужда да носят допълнително оборудване. Настройката и обновяването на системата се осъществява изцяло през USB. Параметрите се предават между жичните контролери. Инсталаторите лесно могат да копират настройките от един контролер на друг чрез USB.
7 нива на енергийна икономия
За проекти с временни ограничения на електрозахранването, външното тяло поддържа 7 нива на управление на захранването, които могат да бъдат настроени за изходяща мощност от 40% до 100%. Това предотвратява прекъсване при ограничения на електрозахранването и системата продължава да работи.
Крива на температурата на времето
С помощта на функцията "Крива на температурата на времето" температурата на водата ще се променя автоматично, когато външната температура се промени. Когато външната температура се повиши / понижи, отоплителното натоварване ще намалее / увеличи и температурата на водата ще се намали / увеличи автоматично. Когато външната температура намалее / повиши, охлаждащото натоварване ще се намали / увеличи и температурата на водата ще се увеличи / намали автоматично.
Дистанционно управление, контрол на включване / изключване, контрол на охлаждане / отопление
Еднократно превключване на температурата на водата
В режим на охлаждане и отопление, различни температури на водата могат да бъдат превключвани само с едно докосване.
Антикорозионна защита
Външните тела се обработват с антикорозионно покритие за стандартни условия и могат да бъдат персонализирани с тежка антикорозионна защита на основните компоненти за защита на повърхността срещу корозионен въздух, киселинни дъждове и морски въздух (за монтажи в крайбрежните райони), за да се удължи живота на машината. Цялостността на антикорозионната защита се гарантира чрез подлагане на основните компоненти и части на изпитания за солна мъгла, влага и изпитания за загряване и стареене от светлина.
Мотор на вентилатора
Стандартно покритие:
- 72 часа неутрална солна мъгла
Тежка антикорозионна защита:
- 240 часа неутрална солна мъгла
Боядисани метални панели
Стандартно покритие:
- 500 часа неутрална солна мъгла
- 1000 часа тест за влага и нагряване
- 500 часа тест за светлинно стареене
Тежка антикорозионна защита:
- 1000 часа неутрална солна мъгла
- 2000 часа тест за влага и нагряване
- 720 часа тест за светлинно стареене
Винтове / Болтове / Уплътнения
Стандартно покритие:
- 300 часа неутрална солна мъгла
Тежка антикорозионна защита:
- 720 часа неутрална солна мъгла
Кутия на електрическата платка
Стандартно покритие:
- 96 часа неутрална солна мъгла
Тежка антикорозионна защита:
- 240 часа неутрална солна мъгла
Медна тръба на топлообменник
Стандартно покритие:
- 24 часа неутрална солна мъгла
Тежка антикорозионна защита:
- 150 часа неутрална солна мъгла
Алуминиево ламели на топлообменник
Стандартно покритие:
- 200 часа неутрална солна мъгла
Тежка антикорозионна защита:
- 1000 часа неутрална солна мъгла
- 140 часа киселинна солна мъгла
Удобен контрол

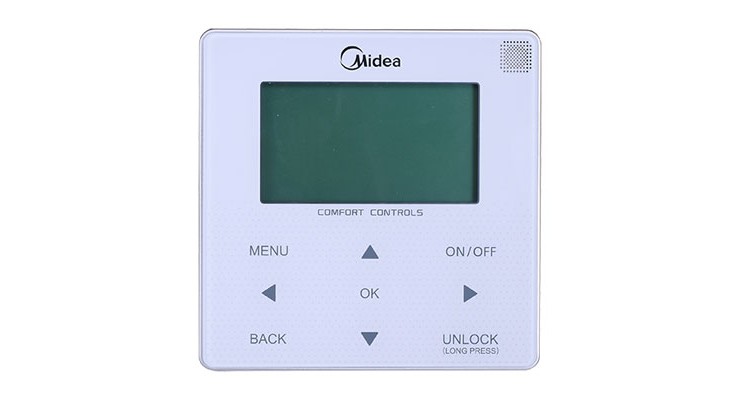

Стандартно управление с жичното дистанционно
- Настройка на параметри и LCD дисплей
- Часовник за реално време
- Множество таймери
- Функция за запаметяване на настройките при изключване
- Modbus
- Настройка на адреси
- Паралелна функция
- Звуков сигнал и функции за предупреждение
- Седмичнен работен график
- Функция за двойна температурна точка
- Функция за пестене на енергия
Три нива на потребителя
Три различни нива на потребителя гарантират лесен достъп до контролните функции и позволяват на инженерите удобен достъп до работните параметри.
Групов контрол за до максимум 16 тела с едно жично дистанционно
Всяко устройство може да се свърже с един контролер за настройка и един контролер за наблюдение.
За моделите 75/90/140 kW, максимум 16 устройства могат да бъдат контролирани с един контролер.
За модела 180 kW, максимум 8 устройства могат да бъдат контролирани с един контролер.
Modbus съвместим
Многоезичен контролер, поддържащ комуникационния протокол Modbus за свързване в BMS системи.
Лесна инсталация
Вградени компоненти
- Хидравличен модул (опция)
- Превключвател за потока на водата
- Жично дистанционно управление
- Вентил за обезвъздушаване
- Вентил за отпускане на налягането
Свързване на тръбопровода за водата
Изисква се само инсталиране на тръбопровод за вода, без да е нужна инсталация на фреонов кръг. Системите използват скобна връзка, която може да бъде заменена с фланец, като се използва допълнително оборудване на Midea, за да бъде подходяща за повече приложения.
Въртяща кутия с електорника
(Само за модели от 90/180 kW)
Долната част може лесно да бъде достигната чрез въртящата се горна платка, което прави поддръжката по-лесна. Поради лесната запалимост R32, електрическата кутия е конструирана така, че да е устойчива на експлозии, за да гарантира безопасност и надеждност.
- Въртяща се горна платка на електрическата кутия за управление
- Долната част на електрическата кутия за управление
| Модел | MC-SU140-RN8L-B | ||
|---|---|---|---|
| Захранващо напрежение | V/Ph/Hz | 380-415/ 3 / 50 | |
| Охлаждане | Мощност | kW | 130 |
| Консумация | kW | 50.5 | |
| EER | 2.57 | ||
| Отопление | Мощност | kW | 138 |
| Консумация | kW | 44.5 | |
| COP | 3.1 | ||
| Въздушен топлообменник (Кондензатор) | Тип | Finned tube | |
| Мотор на вентилатора | DC motor | ||
| Изходна мощност | W | 1500 | |
| Количество | 2 | ||
| Въздушен поток | m3/h | 50000 | |
| Воден топлообменник (Изпарител) | Тип | Plate | |
| Обем | L | 11.1 | |
| Воден поток | m3/h | 22.36 | |
| Диапазон на воден поток | m3/h | 15.6 ~ 28.5 | |
| Налягане на водата | kPa | 65 | |
| Фреон | Тип | R32 | |
| Обем3 | kg | 15.5(11.5+4) | |
| Тип клапан | EXV | ||
| Ниво на звуково налягане (1m)5 | dB(A) | 73 | |
| Ниво на звукова мощност4 | 92 | ||
| Размери (Ш x В x Д) | Нетни размери | mm | 2220 x 2300 x 1135 |
| Размери в опаковано състояниеon | mm | 2250 x 2425 x 1180 | |
| Тегло | Нетно | kg | 670 |
| Брутно | kg | 690 | |
| Тръбни връзки | mm | DN65 | |
| Диапазон налягане на водата | MPa | 0.05 ~ 1.0 | |
| Превключвател на водния поток | m3/h | 15.6 | |
| Максимално работно налягане на вентилационния вентил | MPa | 1 | |
| Налягане на предпазен клапан | MPa | 0.6 | |
| Дистанционно | KJRM-120H2/BMWK | ||
| Работен диапазон | Охлаждане | °C | -10 ~ 48 |
| Отопление | °C | -20 ~ 43 | |
| Температурен диапазон на изходящата вода | Охлаждане | °C | 0 ~ 20 |
| Отопление | °C | 25 ~ 54 | |
Бележка:
- Температура на външната околна среда 35°C DB. EWT 12°C, LWT 7°C;
- Температура на външната околна среда 7°C DB/6°C WB. EWT 40°C, LWT 45°C;
- Общото количество фреон за единица тяло, чиято мощност е над 90kW включва (зареден фабрично + зареден на място).
- Стандарт за изпитване: EN12102-1. Температура на външната околна среда 35°C DB. EWT 12°C, LWT 7°C
- Температура на външната околна среда 35°C DB. EWT 12°C, LWT 7°C
| Производител | Midea |
| Тип | Чилъри |
| Технология | Инвертор |
| Серия | Aqua Thermal |
| Външно тяло | MC-SU140-RN8L-B |
| Захранване (V/ø/Hz) | 400 / 3 / 50 |
| Мощност на охлаждане (kW) | 130 |
| Мощност на отопление (kW) | 138 |
| Консумация при охлаждане/отоплениe (kW) | 50.5 / 44.5 |
| EER (енергийна ефективност при охлаждане) | 2.57 |
| COP (енергийна ефективност при отопление) | 3.1 |
| Размери външно тяло ШxВxД (мм) | 2220 x 2300 x 1135 |
| Тегло външно тяло (кг) | 670 |
| Работен диапазон при охлаждане (°C) | -10 ~ 48 |
| Работен диапазон при отопление (°C) | -20 ~ 43 |
| Фреон (тип) | R32 |
